BL袋式除塵器
本除塵機組為干式除塵設備，包括直聯風機和電動濾袋清灰機構。粉塵經灰斗落入拉出式抽屜中。
一、結構特點：
全封閉風機室、風機外殼設吸聲體。 高效后彎葉片，直聯離心風機。 整機在工廠裝配、密封、結構緊湊，占地面積少。 濾袋可抽出，并帶內插墊。 濾袋采用電振動清灰。 集塵抽屜便于拉出倒灰。 有 A 、 B 兩種型式、 16 種尺寸規格。
A 型帶集塵抽屜；
B 型無抽屜，直接裝在料倉、料斗、皮帶運輸機等設備上。
二、用途：
適用于鑄造、金屬加工、耐火材料、陶瓷、玻璃、水泥、礦料、塑料、化工等行業以及其他有粉塵問題的場所。其除塵效率高達 99.5% 以上。
三、分項說明： 殼體 用鋼板焊接和螺釘連接。包括橡皮密封門、濾袋框支架、清灰聯動機構等。 灰斗 為殼體的一部分，帶抽出式集塵抽屜。 密封 為密性材料。 濾袋 用 208 滌輪絨布制作，包括框架密封體和彈簧式內插墊。 清灰機械 電力產生高頻振動由偏心聯動機構傳送至濾袋進行清灰。 控制 有風機和清灰民機的直接起動器和控制清灰周期用的時間繼電器。 清灰機構可手動或自動控制。自動清灰在風機運行過程中間歇進行。手動清灰則在風機停止運行時清灰，清灰數十秒鐘立即自動停止。 風機 與電機直聯的離心式風機，風機葉輪經過動平衡。
四：工作原理 含塵氣體進入機組后，粉塵經兩極分離。第 一級，由于流速和氣流方向的改變，大顆粒粉塵便落入抽屜（ A 型）。對于 B 型，則落入用戶的料倉等設備內。第二級，較細較輕的粉塵被濾袋所阻留，凈化后的清潔空氣由離心風機吸出并送回車間，以減少熱損失。 為使粉塵工作能持續進行，用電動清灰機構周期性地將集積在濾袋上的粉塵攔落到集積抽屜中。
五：技術性能 JBL-A 型
| 項目 | JBL- 800/A | JBL- 1100/A | JBL- 1600/A | JBL- 2200/A | JBL- 2700/A | JBL-3200/A | JBL- 4500/A | JBL- 6000/A |
| 風量 m3/h | 800 | 1100 | 1600 | 2200 | 2700 | 3200 | 4500 | 6000 |
| 資用壓力㎜ H 2 O | 80 | 85 | 85 | 100 | 120 | 100 | 100 | 120 |
| 過濾面積 m 3 | 4 | 7 | 10 | 12 | 13.6 | 15.3 | 21.5 | 30 |
| 進氣口尺寸 mm | φ120 | φ140 | φ150 | φ200 | 200*250 | 200*300 | 200*350 | 220*450 |
| 進氣口中心 離底距 H | 318 | 345 | 418 | 433 | 458 | 478 | 478 | 1295 |
| 風機電機功率 KW | 1.1 | 1.5 | 2.2 | 3 | 4 | 4 | 5.5 | 7.5 |
| 清灰電機功率 KW | 0.18 | 0.18 | 0.18 | 0.18 | 0.18 | 0.18 | 0.37 | 0.37 |
| 過濾風速 m/min | 3.33 | 2.62 | 2.62 | 3.05 | 3.30 | 3.48 | 3.49 | 3.33 |
| 凈化效率 % | ﹥99.5 | ﹥99.5 | ﹥99.5 | ﹥99.5 | ﹥99.5 | ﹥99.5 | ﹥99.5 | ﹥99.5 |
| 灰箱容積 L | 20 | 30 | 40 | 40 | 50 | 55 | 70 | 105 |
| 噪聲 dB(A) | ﹤75 | ﹤75 | ﹤75 | ﹤75 | ﹤75 | ﹤75 | ﹤75 | ﹤80 |
| 外形尺寸 A*B*C （㎜） | 530*520 *1300 | 700*580 *1430 | 740*580 *1613 | 720*660 *1690 | 720*680 *1798 | 760*700 *1858 | 900*800 *2028 | 1200*900 *2500 |
| 重量㎏ | 100 | 150 | 200 | 230 | 250 | 280 | 400 | 750 |
| 項目 | JBL -800/B | JBL -1100/ B | JBL -1600/ B | JBL -2200/ B | JBL -2700/ B | JBL -3200/ B | JBL -4500/ B | JBL -6000/ B |
| 風量 m3/h | 800 | 1100 | 1600 | 2200 | 2700 | 3200 | 4500 | 6000 |
| 資用壓力㎜ H 2 O | 80 | 85 | 85 | 100 | 120 | 100 | 100 | 120 |
| 過濾面積 m 3 | 4 | 7 | 10 | 12 | 13.6 | 15.3 | 21.5 | 30 |
| 風機電機功率 KW | 1.1 | 1.5 | 2.2 | 3 | 4 | 4 | 5.5 | 7.5 |
| 清灰電機功率 KW | 0.18 | 0.18 | 0.18 | 0.18 | 0.18 | 0.18 | 0.37 | 0.37 |
| 過濾風速 m/min | 3.33 | 2.62 | 2.62 | 3.05 | 3.30 | 3.48 | 3.49 | 3.33 |
| 凈化效率 % | 99.5 | 99.5 | 99.5 | 99.5 | 99.5 | 99.5 | 99.5 | 99.5 |
| 噪聲 dB(A) | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 80 |
| 外形尺寸 A*B*C （㎜） | 530*520 *1040 | 700*580 *1100 | 740*580 *1240 | 720*580* *1330 | 720*660 *1380 | 760*680 *1420 | 900*800 *1550 | 1200*900 *1740 |
| 重量㎏ | 80 | 130 | 170 | 200 | 220 | 245 | 315 | 500 |
在資用壓力情況下。系在機組入口測得的全壓絕對值，意即該機在額定風量下，能夠外接軟管、吸塵罩等阻力損失所具有的壓力。 用中位徑為 8 μ m 石粉測得 , 低效率為 99.62%, 平均效率 99.78% 。

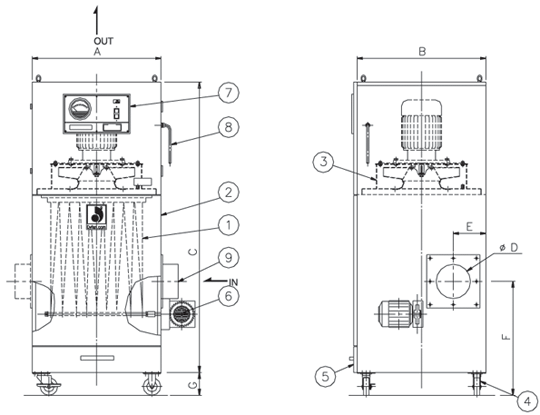

1.過濾袋 2.箱體 3.風機 4.滾輪 5.集塵盒 6.振動電機 7.銘牌 8.手柄 9.進風口
